CBK齿轮泵
CBK 齿轮泵
简介
CBK齿轮泵系高压小排量齿轮油泵，由一对高强度齿轮、轴套、泵体、前盖、后盖 等主要部件组成，轴向间隙由高精度浮动轴套自动补偿，使得CBK齿轮泵具有高的机械效率和容积效率，该泵噪音低、重量功率比小，广泛应用各种交流和直流液压动力单元和中小型液压系统。
用户订货时应注意，CBK齿轮泵有顺时针、逆时针两种转向及后盖进/前盖出、泵体进/后盖出、后盖进/泵体出、泵体进/泵体出、后盖进/后盖出五种进出油方式。

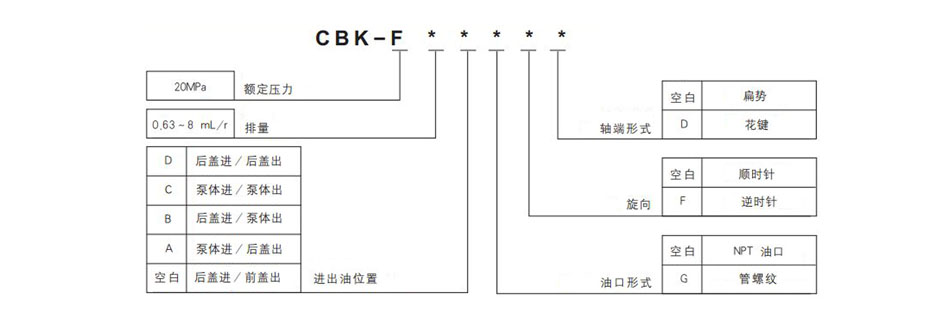

型谱
外形尺寸图

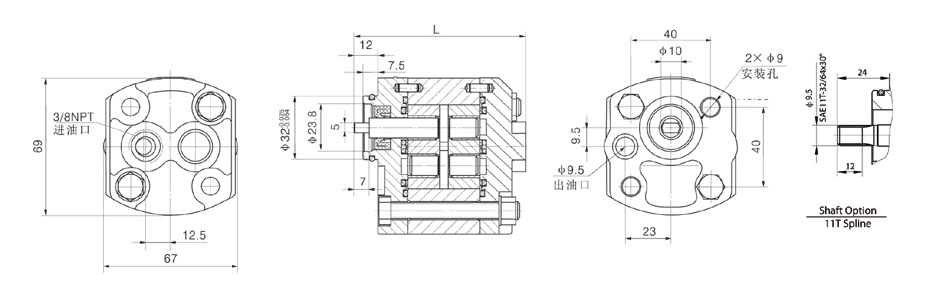

CBK-F*F 外型尺寸（后盖进油/前盖出油）

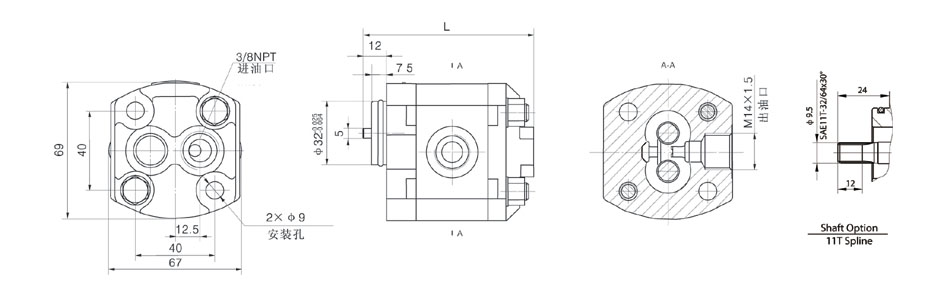

CBK-F*AF 外型尺寸（泵体进油/后盖出油）

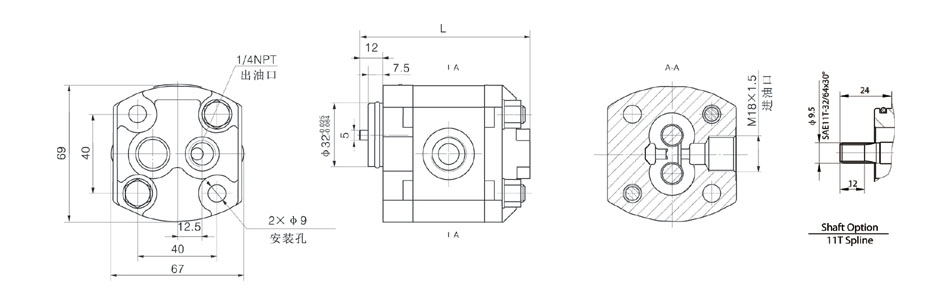

CBK-F*B 外型尺寸（后盖进油/泵体出油）

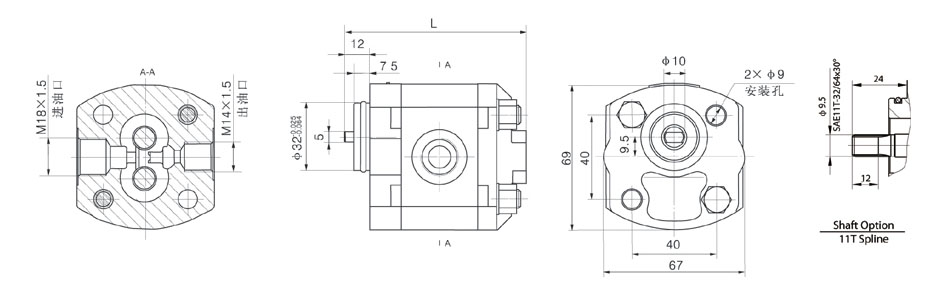

CBK-F*CF 外型尺寸（泵体进油/泵体出油）

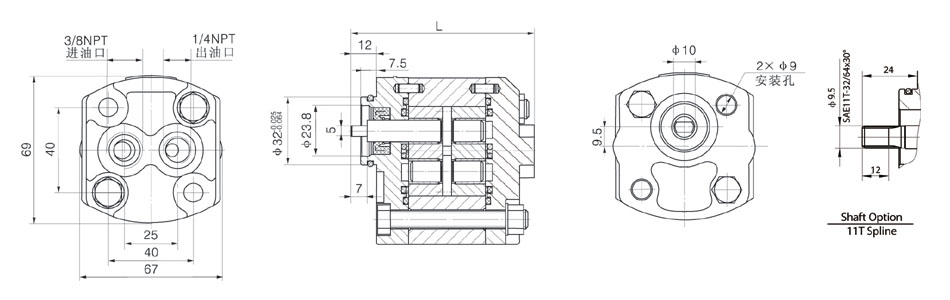

CBK-F*DF 外型尺寸（后盖进油/后盖出油）
技术参数
|
型号 |
排量 |
压力 (MPa) |
转速 (RPM) |
L(mm) |
容积效率 | |||
|
P1 |
P2 |
P3 |
额定 |
最高 | ||||
|
CBK-F0.63** |
0.63 (0.038) |
20 |
25 |
28 |
2000 |
4000 |
84.5 |
85% |
|
CBK-F0.8** |
0.89 (0.054) |
85.5 | ||||||
|
CBK-F1.2** |
1.27 (0.078) |
87 |
86% | |||||
|
CBK-F1.5** |
1.487 (0.091) |
87.8 | ||||||
|
CBK-F1.6** |
1.66 (0.101) |
88.5 | ||||||
|
CBK-F2.0** |
2.05 (0.125) |
90 |
88% | |||||
|
CBK-F2.1** |
2.17 (0.132) |
90.5 | ||||||
|
CBK-F2.5** |
2.56 (0.156) |
92 | ||||||
|
CBK-F2.7** |
2.8 (0.171) |
93 | ||||||
|
CBK-F3.2** |
3.32 (0.203) |
95 |
89% | |||||
|
CBK-F3.7** |
3.8 (0.232) |
18 |
23 |
26 |
2000 |
3600 |
97 | |
|
CBK-F4.2** |
4.3 (0.263) |
99 |
90% | |||||
|
CBK-F5** |
5.1 (0.311) |
14 |
18 |
23 |
1500 |
3000 |
102 | |
|
CBK-F6** |
6.03 (0.368) |
105.5 | ||||||
|
CBK-F8** |
8.08 (0.493) |
10 |
14 |
18 |
113.5 | |||
